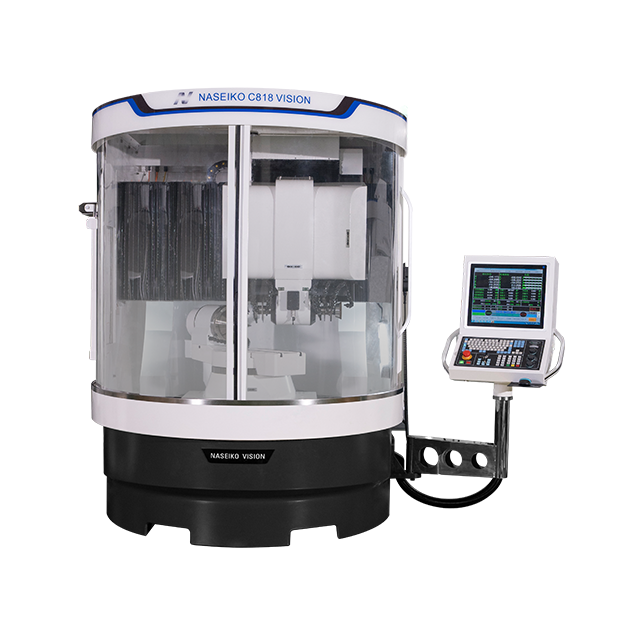

Mesin Pengisar Alat CNC C818

Kuantiti:
Status ketersediaan:





Enquire Menambah kepada bakul

▶ Katil tuangan mineral bersepadu, motor servo Jepun dan rel panduan skru (jenis penggelek tugas berat) dan aci berputar AB dengan motor pemacu terus DD tork tinggi.

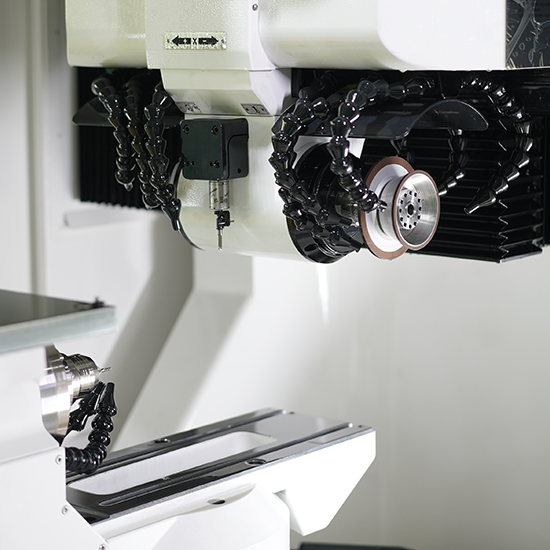

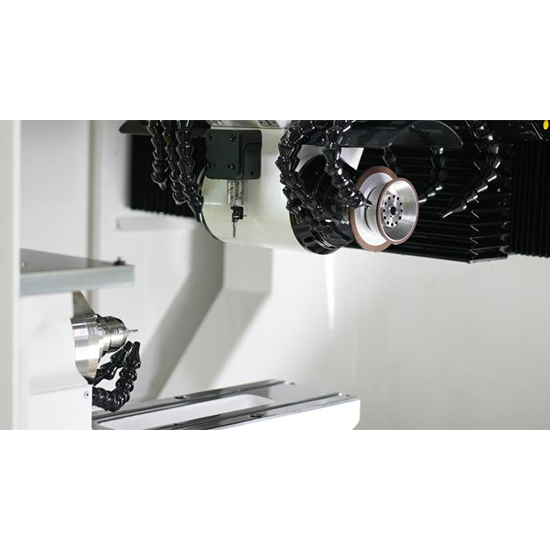

▶ Motor gelendong tork pemalar magnet kekal, struktur kepala pengisar dwi dan paksi B berputar 360 darjah untuk perarakan alat pemotong bukan standard.

▶ Mesin.Direka berdasarkan konsep pengisaran CNC 5 paksi Jerman

▶ Direka dengan menyepadukan pengalaman praktikal dan bimbingan.

▶ Sistem CNC - SYNTEC Generasi Baharu, Taiwan

▶ Stesen pelinciran automatik berpusat - Shengxiang

▶ Trek - THK, Jepun

▶ Sistem pneumatik (injap solenoid, injap pengurangan tekanan, penapis udara, dll.) - CHELIC, Taiwan

▶ Ketua pengesan - Renishaw, UK

▶ Spindle - Taiwan

▶ Aksesori litar - Schneider, Perancis/Omron, Jepun

▶ Pembaris parut - Heidenham, Jerman

▶ Pinggan Pembahagi - Shengchang, Taiwan

PROJEK	UNIT	C818(MINI)	C818(KUASA)	C818(VISI)
Pemacu motor servo Jepun (nilai mutlak) lejang (paksi X/Y/Z)	mm	650/350/270	700 / 450 / 300	800/550/320
Resolusi sistem CNC (paksi X/Y/Z)	mm	0.0001	0.0001	0.0001
Resolusi minimum untuk pengaturcaraan suapan roda tangan (X/Y/Z paksi)	mm	0.0001	0.0001	0.0001
Skru THK (paksi X/Y/Z)	-	BN-FN32-C3	BN-FN32-C3	BN-FN32-C3
Ketepatan kedudukan semula (paksi X/Y/Z)	mm	0.003	0.003	0.003
Rel panduan (paksi X/Y/Z)	mm	MR35-G1 / MR35-G1 / MR35-G1	SRG45-P / SRG35-P / SRG35-P	SRG45-P/SRG35-P/SRG35-P
Paksi putaran bahan kerja (paksi A/B)	-	paksi putaran	paksi putaran	paksi putaran
Pemacu servo DD (paksi A/B)	-	pemanduan terus	pemanduan terus	pemanduan terus
Pengekod berputar (paksi A/B)	-	RENISHAW, UK	RENISHAW, UK	RENISHAW, UK
Ketepatan pengindeksan (paksi A/B)	-	2 saat lengkok (0.0005 darjah)	2 saat lengkok (0.0005 darjah)	2 saat lengkok (0.0005 darjah)
Kelajuan dinilai (paksi A/B)	rpm	300 / 100	300 / 100	300 / 100
Putaran maksimum (paksi A/B)	rpm	400 / 150	400 / 150	400 / 150
Resolusi sistem CNC (paksi A/B)	ijazah	0.0001	0.0001	0.0001

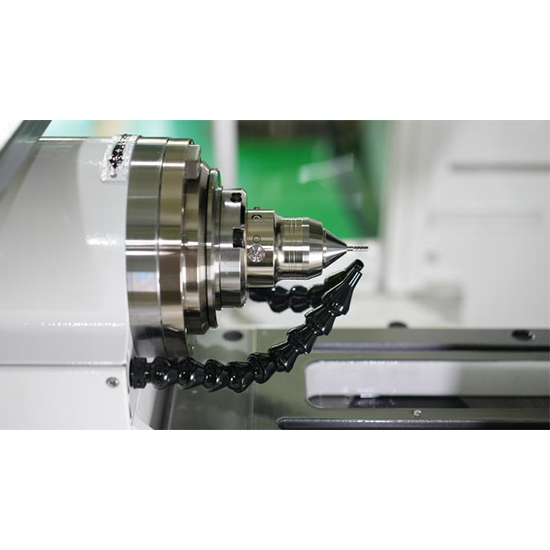

Putaran 360 darjah, badan kepala pengindeksan (paksi A/B)	-	Boleh dipasang dengan Shaw Berlin W25 pemegang collet atau pemegang pisau BT50	Boleh dipasang dengan Shaw Berlin W25 pemegang collet atau pemegang pisau BT50	Boleh dipasang dengan Shaw Berlin W25 pemegang collet atau pemegang pisau BT50
Pergerakan pantas (paksi X/Y/Z)	m/min	7.5	7.5	7.5
Diameter minimum untuk mengapit bahan kerja	mm	3	3	3
Diameter maksimum untuk mengapit bahan kerja	mm	20	32	32
Panjang maksimum untuk mengapit bahan kerja	mm	200	300	300
Diameter minimum untuk mengisar bahan kerja	mm	1	1	1
Diameter maksimum untuk mengisar bahan kerja	mm	12	32	40
Panjang bilah maksimum untuk mengisar	mm	≤120	≤180	≤180
Berat bahan kerja maksimum	kg	5	5	5
Resolusi linear	mm	0.0001	0.0001	0.0001
Ketepatan kedudukan ulangan linear	mm	0.003	0.003	0.003
Resolusi putaran	mm	0.0001	0.0001	0.0001
Ketepatan Kedudukan Berulang Putaran	ijazah	0.001	0.001	0.001
Kuasa gelendong	kw	Pembolehubah magnet kekal 12-15 kw motor frekuensi	22 kw magnet kekal frekuensi berubah-ubah motor	30kw frekuensi berubah magnet kekal motor
Diameter roda pengisaran	mm	75-150	75-150	75-150
Kelajuan gelendong roda pengisaran	rpm	4000-8000	4000-8000	4000-8000
Stepless boleh laras	-	penyongsang	penyongsang	penyongsang
Berat mesin	kg	4000	5000	6500
Jumlah kuasa	kw	≤22.5kw	≤30kw	≤45kw
Motor linear boleh dipilih untuk menaik taraf kepada siri C828.
