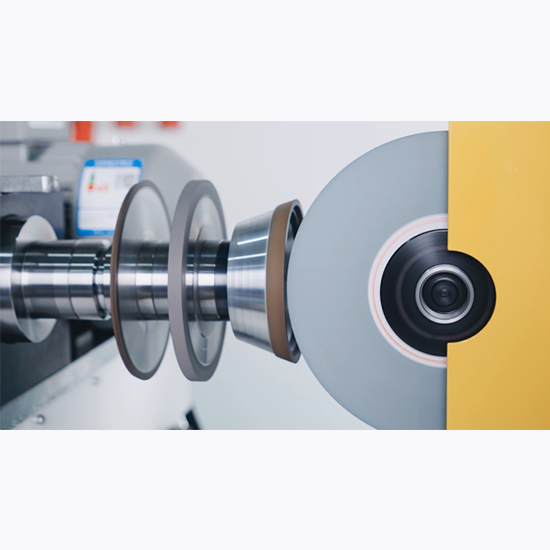

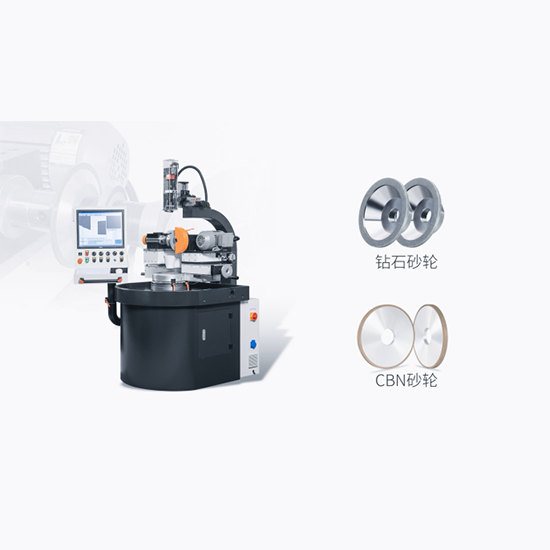

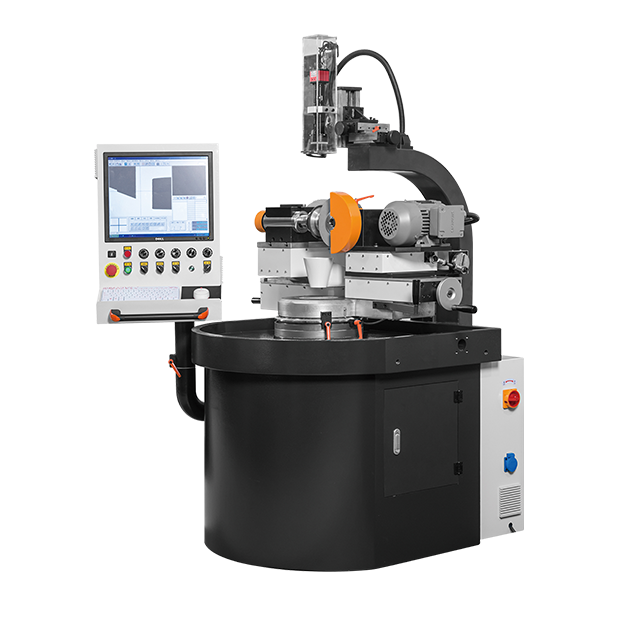

▶ Ia bukan sahaja boleh memangkas berlian dan roda pengisar CBN, tetapi juga permukaan rata dan sisi, sudut, lengkok luar dan roda pengisar yang terbentuk, serta roda pengisar tunggal dan berbilang.
▶ Sesuai untuk mengisar berlian dan roda pengisar CBN, serta jenis roda pengisar lain dengan kesan yang selesa dan cekap.
▶ Mudah dikendalikan dengan roda pengisar ketepatan tinggi.Prinsipnya ialah perbezaan kelajuan antara pembaikan dan pembalut
▶ Roda yang dibaiki adalah untuk roda pengisar berlian dan CBN, manakala roda pengisar adalah roda pengisar silikon karbida hijau.
▶ Roda pengisar yang telah dibaiki boleh dilaraskan dalam paksi-X dan paksi-Y.
▶ Roda solek boleh dilaraskan dalam arah paksi A berputar, paksi X1 dan paksi Y dengan ayunan salingan frekuensi kelajuan berubah-ubah.Paksi-X1 dan paksi-Y1 boleh diputar dan diposisikan untuk mencapai 180 °
putaran keseluruhan roda pengisar.
▶ Dilengkapi dengan sistem pengukuran optik CCD, sistem ukuran paparan digital pembaris parut, 10 Sistem pembesaran sehingga 100x dan paparan LCD
▶ Ia bukan sahaja boleh memangkas berlian dan roda pengisar CBN, tetapi juga permukaan rata dan sisi, sudut, lengkok luar dan roda pengisar yang terbentuk, serta roda pengisar tunggal dan berbilang.
▶ Sesuai untuk mengisar berlian dan roda pengisar CBN, serta jenis roda pengisar lain dengan kesan yang selesa dan cekap.
▶ Mudah dikendalikan dengan roda pengisar ketepatan tinggi.Prinsipnya ialah perbezaan kelajuan antara pembaikan dan pembalut
▶ Roda yang dibaiki adalah untuk roda pengisar berlian dan CBN, manakala roda pengisar adalah roda pengisar silikon karbida hijau.
▶ Roda pengisar yang telah dibaiki boleh dilaraskan dalam paksi-X dan paksi-Y.
▶ Roda solek boleh dilaraskan dalam arah paksi A berputar, paksi X1 dan paksi Y dengan ayunan salingan frekuensi kelajuan berubah-ubah.Paksi-X1 dan paksi-Y1 boleh diputar dan diposisikan untuk mencapai 180 °
putaran keseluruhan roda pengisar.
▶ Dilengkapi dengan sistem pengukuran optik CCD, sistem ukuran paparan digital pembaris parut, 10 Sistem pembesaran sehingga 100x dan paparan LCD
PROJEK | UNIT | NZ-01 |
Spindle roda pengisar berlian | - | BT40 / HSK50 /(atau disesuaikan) |
Diameter maksimum pengisaran berlian roda | mm | Φ350 |
Diameter minimum pengisaran berlian roda | mm | Φ50 |
Lebar maksimum roda pengisar berlian | mm | 40 |
Kelajuan roda pengisaran berlian | rpm | 0-1500(berterusan kelajuan berubah-ubah) |
Motor roda pengisar berlian | kw | 0.75 |
Jarak pergerakan kiri dan kanan sebanyak roda pengisar berlian | mm | 135 |
Jarak pergerakan ke hadapan dan ke belakang sebanyak roda pengisar berlian | mm | 135 |
Saiz arka berlian | mm | Φ0.05-40 |
Diameter roda solek (silikon karbida). | mm | Φ180 / 10 / ψ32 |
Kelajuan roda solek | rpm | 0-2800 |
Kuasa Motor pembalut roda pengisar | kw | 0.75 |
Bilangan masa berayun berpakaian roda pengisar | rpm/min | 0-50(berterusan kelajuan berubah-ubah) |
Panjang hayunan pengisaran pembalut roda | mm | 0-50(boleh laras) |
Kuasa motor ayunan pengisaran pembalut roda | kw | 0.025 |
Peranti pembaris optik paksi-X dan paksi-Y | mm | 0.001 |
CCD dan kanta definisi tinggi | sekeping | 1 |
Kad pemerolehan data | ditetapkan | 1 |
Pemegang kanta | ditetapkan | 1 |
Meja kerja silang kanta | ditetapkan | 1 |
Lampu bawah LED | sekeping | 1 |
Lampu atas LED | sekeping | 1 |
Hos komputer | sekeping | 1 |
Skrin paparan LCD | inci | 19 |
Memuatkan sistem pengukuran EDIS | ditetapkan | 1 |
Voltan bekalan kuasa | - | 380V, 50HZ |
Jumlah kuasa | kw | 1.5kw |
Saiz mesin (panjang × lebar × Tinggi) | mm | 1600 / 1200 / 1800 |
Jumlah berat mesin | kg | Kira-kira 1500 |
