▶Paksi X, paksi CNC lurus mendatar, motor servo Taiwan, rod dawai bola ketepatan THK, rel panduan penggelek ketepatan THK
▶Paksi Y, paksi CNC lurus mendatar, motor servo Taiwan, rod dawai bola ketepatan THK, rel panduan penggelek ketepatan THK.

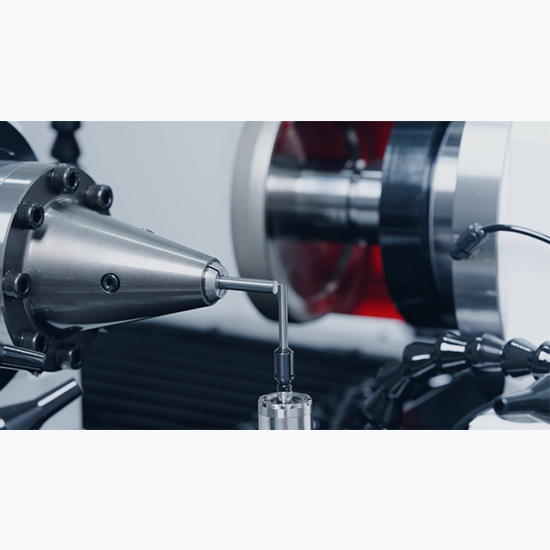

▶Paksi, aci bahan kerja magnet kekal berputar
▶Gelendong roda pengisar: gelendong elektrik magnet kekal 15KW
▶Badan katil marmar bersepadu
▶Kedap penutup, mudah untuk melaraskan mesin, cat, penutup boleh dikeluarkan secara keseluruhan, penyelenggaraan yang mudah
▶Panel operasi CNC dipasang pada hud, dan menggunakan roda tangan mudah alih dengan magnet untuk pengendalian yang mudah.
▶A spindle elektrik beralur berkelajuan tinggi khas, boleh memasang satu hingga dua keping roda pengisar, boleh dibongkar ke mesin pembalut roda pengisar untuk membaiki roda pengisar.
▶Kawalan frekuensi frekuensi motor gelendong.
▶Pasang lampu pendarfluor kalis minyak bertutup paip di dalam mesin.

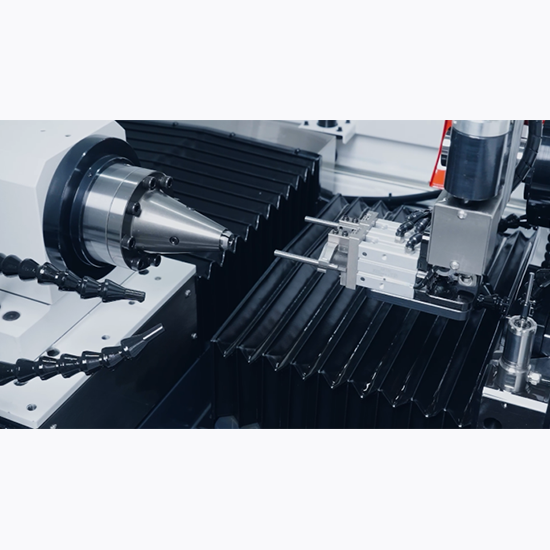

▶Taiwan SYNTEC SCARL, robot muat dan memunggah automatik pemasangan ruang bebas mesin, meningkatkan hayat perkhidmatan robot.
▶Kereta api panduan: Jepun THK aras P
▶Skru: Aras THK Jepun C3
▶Motor servo: Sistem CNC nilai mutlak Taiwan SYNTEC
▶Robot: Taiwan SYNTEC SCARL (empat paksi)
▶Paksi X, paksi CNC lurus mendatar, motor servo Taiwan, rod dawai bola ketepatan THK, rel panduan penggelek ketepatan THK
▶Paksi Y, paksi CNC lurus mendatar, motor servo Taiwan, rod dawai bola ketepatan THK, rel panduan penggelek ketepatan THK.
▶Paksi, aci bahan kerja magnet kekal berputar
▶Gelendong roda pengisar: gelendong elektrik magnet kekal 15KW
▶Badan katil marmar bersepadu
▶Kedap penutup, mudah untuk melaraskan mesin, cat, penutup boleh dikeluarkan secara keseluruhan, penyelenggaraan yang mudah
▶Panel operasi CNC dipasang pada hud, dan menggunakan roda tangan mudah alih dengan magnet untuk pengendalian yang mudah.
▶A spindle elektrik beralur berkelajuan tinggi khas, boleh memasang satu hingga dua keping roda pengisar, boleh dibongkar ke mesin pembalut roda pengisar untuk membaiki roda pengisar.
▶Kawalan frekuensi frekuensi motor gelendong.
▶Pasang lampu pendarfluor kalis minyak bertutup paip di dalam mesin.
▶Taiwan SYNTEC SCARL, robot muat dan memunggah automatik pemasangan ruang bebas mesin, meningkatkan hayat perkhidmatan robot.
▶Kereta api panduan: Jepun THK aras P
▶Skru: Aras THK Jepun C3
▶Motor servo: Sistem CNC nilai mutlak Taiwan SYNTEC
▶Robot: Taiwan SYNTEC SCARL (empat paksi)

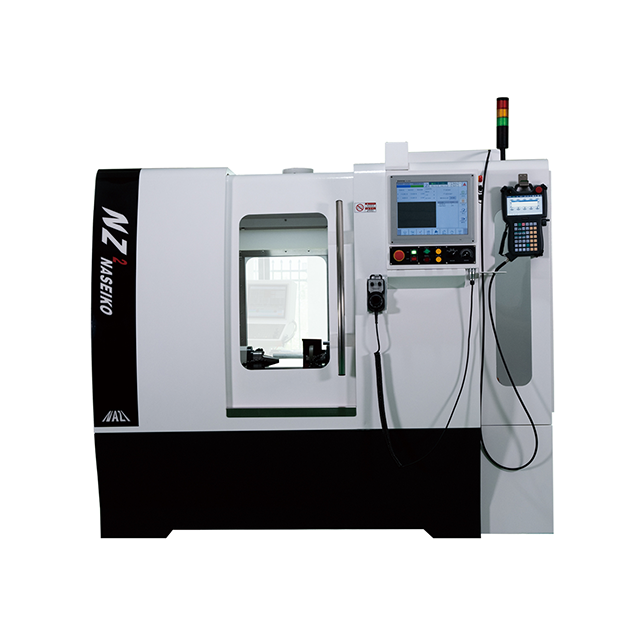

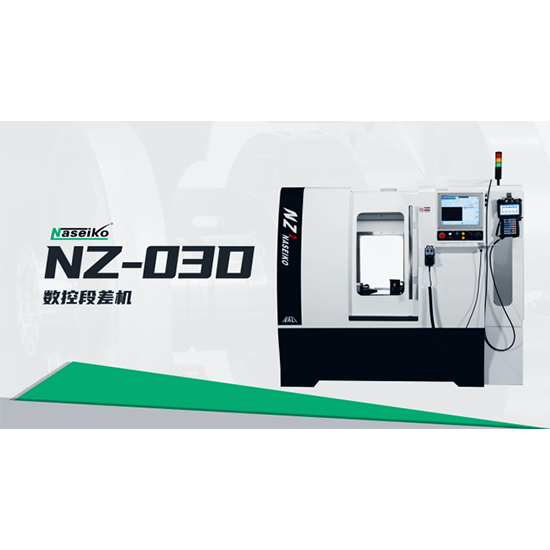

PROJEK | UNIT | NZ-03D |
paksi X | - | Paksi linear pautan empat paksi CNC |
paksi Y | - | Pemacu motor servo yang diimport |
Paksi C manual | mm | Kiri/kanan berputar 15° |
Perjalanan pantas (paksi X/Y/Z/A) | mm | 0.0001 |
Diameter minimum untuk mengapit bahan kerja | mm | 3 |
Diameter maksimum untuk mengapit bahan kerja | - | 16 |
Panjang maksimum untuk mengapit bahan kerja | - | 150 |
Diameter minimum untuk mengisar bahan kerja | mm | 1 |
Diameter maksimum untuk mengisar bahan kerja | - | 20 |
Berat bahan kerja maksimum | kg | 5 |
Resolusi linear | mm | 0.005 |
Ketepatan kedudukan berulang linear | mm | 0.004 |
Kuasa gelendong roda pengisaran | kw | 15kw (berkadar: 3000-8000 pusingan) |
Diameter roda pengisaran | kg | 75mm(min)~150mm(maks) |
Berat mesin | kw | Kira-kira 3000 |
Jumlah kuasa | kw | ≤17.5kw |
